2003年第5期《中國第一臺Horomill~及其應用》對我廠引進的Horomill的原理和結構、粉磨工藝等作了詳細介紹，引起業內廣泛關注，其水泥質量更是關注的焦點，本文就Horomill與球磨機終粉磨的水泥性能進行比較。
1、生產運行情況與對比

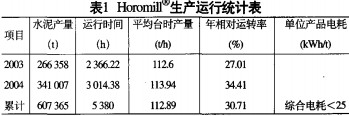

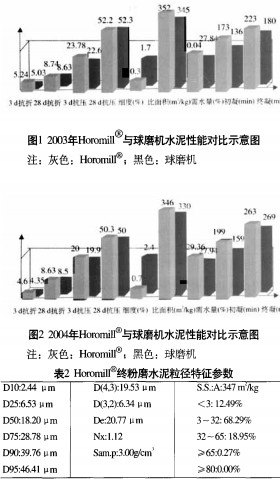

表1是2003、2004年Horomill建成投產以來生產運行情況。圖1是2003年Horomill~與球磨機終粉磨水泥性能對比。圖2是2004年Horomill與球磨機終粉磨水泥性能對比。表2表3是2003年Horomill與球磨機水泥特征顆粒分布參數（在相同水泥熟料情況下）。圖3是Horomill@終粉磨水泥顆粒級配曲線。Horomill建成投產后，由于廠內整體工藝布局不甚合理，至使Horomill系統相對運轉率較低。
在相同的水泥熟料相同的生產月份情況下，Ø3.0 mx 11 m球磨機Ø3 m旋風式選粉機所生產水泥物理性能見圖1、2。水泥成品顆粒分析特征參數測試結果見表3。圖4是普通球磨機閉路終粉磨水泥顆粒級配曲線。
水泥產品一個重要指標就是水泥細度，它直接影響水泥產品在工程使用時的物理性能，對水泥的水化、初凝、早期強度等項指標均有重要影響。不僅如此，水泥細度還對水泥生產電耗有重要影響。
以2003年相同月份相同水泥熟料生產相同水泥品種情況下作對比見表4。通過對比可見，Horomill制成的水泥比表面積為3 470 cm2g，球磨機磨制的水泥樣品比表面積為3 250 cm2/g，Horomill明顯高于球磨機，而水泥3d、28d強度均高于球磨機。
根據球磨機和Horomill制成的水泥顆粒粒度分布測試結果可以看出：Horomill終粉磨系統所生產的水泥顆粒分布與球磨機生產的水泥顆粒分布范圍雖然相似，但分布更趨于集中，水泥中0—3 Um顆粒占12.49%，因此工程應用具有較高的早期強度；3～32Um顆粒與68.29%接近70%，使得工程應用保持較高的后期增長強度；水泥顆粒中≥65 Ltm的顆粒僅占0.27%，而≥80 um顆粒則沒有。這也從水泥顆粒粒徑分布的角度印證、解釋了表4中Horomill制成的水泥無論是早期強度還是后期強度為什么高于球磨機的原因。
3、結束語
Hortomill制成的水泥成品顆粒分布更為集中，符合現代人們對水泥顆粒分布的認識。通過對比還可以看出，Horomill制成的水泥標準稠度需水量比普通球磨機制成的水泥需水量要大，這一點也與水泥顆粒分布越窄，需水量越大的觀點是相吻合的。但需水量大與以往人們慣性認識有所不同，這需要在使用過程中有個逐漸習慣和認同的過程。
三門峽富通新能源銷售球磨機、雷蒙磨、顆粒機、秸稈壓塊機等機械設備。
