1前言
國產自走式采棉機采用風力將采摘下的籽棉輸送到棉箱。風機是風力輸送系統中的關鍵部件。在風機的選型過程中，根據風力系統對風機的性能要求以及采棉機總體設計對風機外形尺寸的限制，在國產風機中沒有合適的機型。因此研究、設計適合采棉機的配套風機很有必要。通過對國外采棉機所用風機進行研究消化、吸收改進，開發出了一種新型風機，滿足了國產采棉機對風機的要求。現已通過自治區科研成果及新產品鑒定并獲國家專利。
2主要結構及特點
2.1風機結構

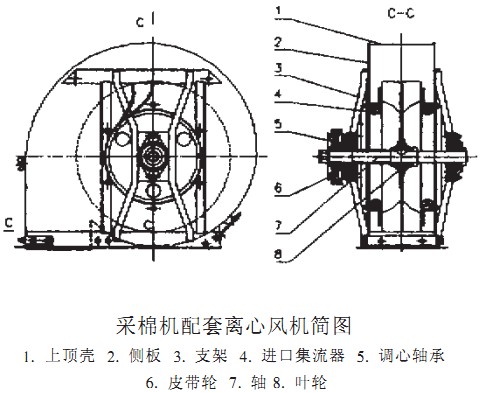

風機由上頂殼、側板、支架、進口集流器、調心軸承、皮帶輪、軸、葉輪等組成，如下圖所示：
2.2風機特點
該風機為雙圓弧雙吸式離心風機。雙吸式離心風機有體積小的特點，可滿足使用空間有限制的要求。在功率相同情況下，主要結構參數減小了近40%。該風機與國內風機相比有兩個特點：
(1)風機葉輪有獨特的葉片線型，葉片線型為雙圓弧，兩圓弧相切。風機氣動性能的優劣主要取決于葉輪的形式和主要結構參數，這種形式的葉片提供了良好的氣動綜合指標。
(2)風機工作轉速高，轉速可達4000r/min。風機性能調節中轉速調節是最重要的調節手段，這力滿足不同性能的使用提供了更大范圍。
3主要技術性能參數
外形尺寸(mm)： 755×465×657
葉輪直徑(mm)： 480
工作轉數( r/min): 3750
風量( 1T13／h)： 4000～5000
全壓(pa)： 6800~ 7200
配套動力(kW)： ≤16
4主要部件及制做
4.1葉輪
葉輪是風機的核心部件，該葉輪結構復雜，葉輪輻板兩側各有23片雙圓弧形葉片，葉片壁較薄基部約6mm，頂部約3mm，并向一側傾斜，表面粗糙度2.5～6.3μm，材質為ZL104鋁硅合金。該葉輪采用鋁合金整體鑄造，葉輪的機械性能和內外質量要求較高。在澆鑄過程中主要采用了如下工藝措施：①冷硬樹脂砂造型技術。②采用平穩均勻快澆的澆鑄系統。③采用了稀土變質、凈化鋁液、細小品粒措施。經裝配性能試驗，葉輪性能達到了設計要求。
4.2上頂殼
上頂殼是風機蝸殼的外圍板，是確保風機結構尺寸的關鍵。該零件為彎曲長板，蝸殼兩側板插裝在上頂殼兩側的凸緣內，使蝸殼配合緊密，不但保證了風機間隙，而且不易泄漏，拆裝方便。
5結論
該風機的研制不僅滿足了國產自走式采棉機的工作需要，而且為工農業機械配套風機增加一種可供選用的新機型。
