一、引言
雷蒙磨(Raymond Mill)又稱旋輥式（擺輥式）盤磨機，主要用于非金屬礦等物料的磨碎。產品的粒度一般在325～400之間。近年來，市場對非金屬礦物細粉和超細粉的需求量日益增大，促使人們開始通過改進其分級機以使雷蒙磨適用于超細粉的生產，有些則側重于結構方面的研究。而有關其磨機部分破碎力的分析研究，卻未見報道。實踐中人們發現，在進料中缺乏粗大顆粒的情況下，雷蒙磨粉碎效率較低。為了深入分析其粉碎機理，提高粉碎效率，本文從沖擊動力學入手，對雷蒙磨粉碎礦石的動力學過程進行深入分析，發現實際沖擊力遠大于輥子對物料的離心碾壓力。
二、雷蒙磨的結構和工作原理

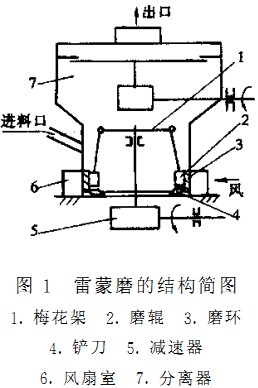

主要由振動給料器、磨機、排放風機和分離器四部分組成。雷蒙磨的結構如圖1所示，物料由機體主側部通過給料機和溜槽送入機內，磨環3固定不動，梅花架1由傳動裝置帶動而快速旋轉，其上裝有3～5個磨輥，繞機體中心軸線旋轉，由于旋轉產生的離心力作用，磨輥向外張開，壓緊磨環3并以一定的速度與物料碰撞進行碰撞、破碎。破碎的物料又經排放風機和分離器進行粒度分級處理，大顆粒重新回到磨機破碎，合格產品則被排出。
下一頁

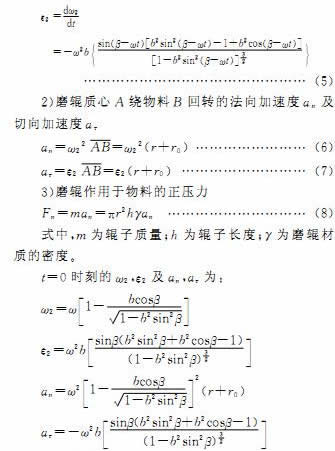

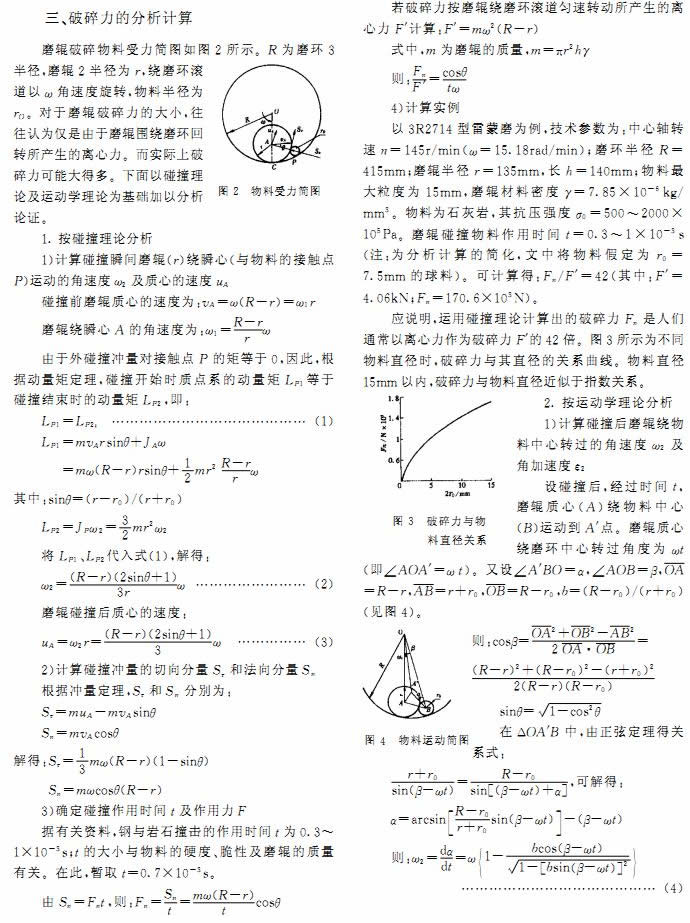

4)計算實例
按3R2 714型雷蒙磨有關參數計算可解得：
Fn=11. 2kN
Fn /F’=2.75。這說明按運動學分析，由于磨輥運動方向的改變，其作用于物料的法向力Fn是人們通常以離心力作為破碎力F’的. 75倍。
四、結論
對于雷蒙磨破碎力的大小，無論從碰撞理論還是從運動學理論進行分析，其值都比離心力作用的值大得多，如此高的沖擊力將使磨輥與磨環間的物料在瞬間破碎成細小的顆粒，這也正是雷蒙磨實現有效破碎的原因所在。目前實驗準備和驗證工作正在進行中。
