成品砂石骨料作為一種水電站建設的原材料，其產品質量直接影響水電站的工程質量。目前國內國外有許多石料加工設備——破碎機制造廠家，加工的石料也基本上滿足要求，但或多或少都存在一些問題。現在就某制造的AF36圓錐破碎機的先進技術和設備進行重點探討。
1、工程概述
大崗山水電站廠房人工骨料加工系統工程主要承擔導流工程、水墊塘、二道壩、泄洪洞及引水發電系統等工程混凝土及噴混凝土骨料生產任務。廠房人工骨料生產系統需滿足高峰期月強度6.5萬m3的混凝土粗、細骨料供應，加工系統成品料生產能力不低于470t/h，其中人工砂生產能力不低于160 t/h，毛料處理能力不低于570 t/h。兩班制生產作業。加工工藝流程必須滿足電站施工期不同級配混凝土的骨料需求。
本工程合同工期為75個月，自2006年10月開始，至2012年12月止，其中建安工期7個月，砂石系統于2007年4月25日正式投產運行。
2、工程特點
經綜合分析，廠房人工骨料加工系統和一般系統
相比，具有如下特點：
(1)廠房人工骨料加工系統承擔約125萬m3混凝土的骨料生產，共需生產成品粗、細骨料約300萬t。需要滿足混凝土澆筑高峰高強度的粗、細骨料供應。本系統承擔的混凝土逐年澆筑工程量極不均勻，系統運行期較長，每種級配混凝土施工都可能有高峰期，因此，系統設計必須重點考慮生產期的可靠性和經濟性。
(2)回采渣料巖性主要為黑云二長花崗巖，屬極堅硬巖石，成砂率低，破碎時易產生針片狀，對設備磨損極大，不利于生產加工。
(3)料源點多且來自不同標段的開挖利用料，最大粒徑難以控制。
(4)成品砂飽和面干含水率要求不大于6%。
(5)系統附近居民多，施工干擾大。日生產有效時間短（只允許白天生產，夜間停產）。
(6)系統噪聲和粉塵控制標準高、要求嚴。
3、系統工藝流程及主要設備配置
3.1 工藝流程

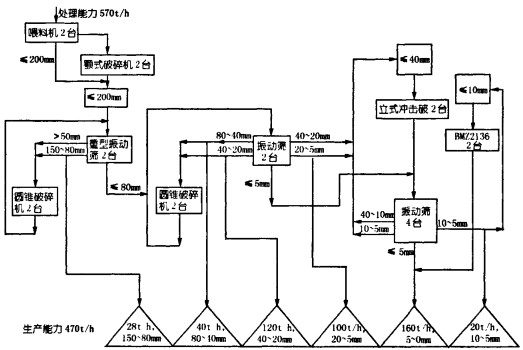

系統工藝流程見圖1。
3.2破碎工藝及設備選型
料源為本工程地下建筑物施工開挖料，回采料場為挖角渣場A區，巖石為黑云二長花崗巖。根據試驗成果，必須選用適合此料源特性（包括天然密度、烘干密度、濕密度、吸水率、濕抗壓強度、軟化系數）的破碎機。為了簡化工藝，采用4段破碎：粗碎開路生產，中、細碎閉路生產，超細碎整形閉路制砂。
(1)粗碎車間。根據工藝流程計算，粗碎車間需
破碎量為265.5Uh，粗碎選用1臺國產PEF750×1060和1臺日本阿爾斯泰克42 - 30ASJ -E顎式破碎機，用于處理挖角渣場A區的洞渣料，單機處理能力分別為160 t/h和200 t/h，最大給料粒徑分別為630mm和750 mm，負荷率為74%。該設備產量高、性能穩定。
(2)中碎車間。中碎車間處理量為405.4 t/h，選用1臺PYB1750和l臺日本阿爾斯泰克DH12 -45圓錐破碎機，單機處理能力分別為370 t/h和270 t/h，最大給料粒徑分別為215 mm和250 mm，負荷率為63.3%。設備產量高、性能穩定。破碎后的產品粒形好，針、片狀含量極少。
(3)細碎車間。細碎車間處理量為196.5 t/h，選用2臺日本阿爾斯泰克AF36圓錐破碎機，單機處理能力為130 t/h，最大給料粒徑分別為100 mm，負荷率為75.6%。設備產量高、性能穩定。破碎后的產品粒形好，針，片狀含量極少。
(4)制砂車間。立軸制砂處理量為323.8 t/h，配備目前水電系統常用的PL9000SD立式?jīng)_擊破碎機2臺，單機處理能力為180—250 t/h，負荷率為54%。棒磨制砂處理量為40 t/h，MBS - 22136棒磨機2臺，單機處理能力為50 t/h，負荷率為40%。兩種制砂設備優勢互補，性能優越，砂產品質量好。
3.3主要設備配置

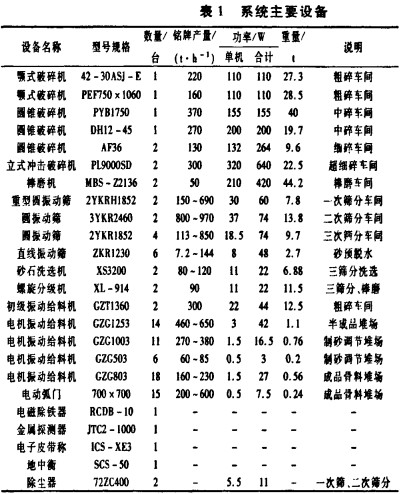

根據砂石料的特性和系統工藝流程計算后，系統主要設備的配置見表1。
4、設備技術特性
AF36圓錐破碎機，改變了傳統的細碎理念，采用了目前先進的層壓縮破碎技術，可代替反擊式破碎機得到均勻細小的粗顆粒。不受物料性質的影響，實現了最為優化的偏心距離、排料間隙及自動穩定的給料機能使物料在特殊設計的破碎腔內、大小均一的層狀壓縮破碎，并配有可提供最佳、高效層壓縮破碎的自動操作系統。
以往破碎機的破碎室出口間隙約設定為希望生產產品尺寸的1/2，這是由于它的破碎方式是為在構成破碎室的動襯板和固定襯板之間直接壓縮破碎一個個單粒的方式。因此，在生產細粒產品時，由于要設定小的出口間隙，破碎機的生產能力降低，也就是說．要大量生產時，破碎設備就要選用大型號的。

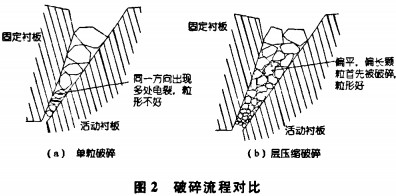

日本阿爾斯泰克AF36圓錐破碎機，提出層壓破碎理論，即將充分的破碎功作用于巖石，即使比較大的出口間隙，也能生產大量細粒產品。該理論是在破碎室內形成復數個顆粒層，提高破碎室內的密度，因此能大量生產細顆粒產品。除此之外，強度低、粒形不好的扁平、偏長巖石首先被破碎，故能生產出粒形好的產品(圖2)。
除了以上條件外，實現均勻喂料、保證擠滿給料及穩定適合的破碎力也是非常關鍵且必不可少的條件。喂料膠帶機將二次破碎生產出來的物料均勻地送給均等供料裝置，均等供料裝置在獨立的電機驅動下旋轉，通過均等供料板均勻地將物料分布在經過優化設計的破碎室內。
5、破碎機性價比
根據工藝流程計算和《大渡河大崗山水電站廠房人工骨料加工系統說明書》的要求，細碎車間處理量為196.5 t/h，單機處理能力為100 N130t/h。設備產量高、性能穩定。破碎后的產品粒形好，針、片狀含量極少。
(1)處理能力比較。在出口尺寸為20 mm時，對同類圓錐破進口的設備比較發現，AF36的處理能力要高20%左右。
(2)出口間隙的調整范圍。大多數同類圓錐破進口的設備調整范圍平均在8～22 mm，AF36的調整范圍在5～25 mm。破碎機的調整范圍越大，系統的級配調整越靈活越好。
(3)經濟性比較。在同類圓錐破進口的設備中，AF36單機價格為最低。
6、結語
大崗山水電站廠房人工骨料加工系統，經過3年多的運行，系統運行穩定、可靠。破碎機AF36設備產量高、性能穩定、破碎后的產品粒形好、自動化程度高、操作簡單、損耗較小、大大降低了生產運行成本，獲得較為明顯的經濟效益，值得在水電同行中推廣。
