華電宿州生物質能發電有限公司（宿州生物質能電廠）一期2×12.5 MW汽輪發電機組配置的2臺75t/h生物質燃料鍋爐。1號爐自2008年7月初起動，經過2個月的運行，其布袋除塵器運行效果良好，除塵效率達99. 9%以上。
1、布袋除塵器結構
宿州生物質能電廠1號、2號機組鍋爐采用長袋低壓脈沖布袋除塵器，除塵器本體采用雙列對稱布置，箱體共分為4個大室，每個大室又分為2個小室，每個小室布置了9排布袋，每排有布袋14個。布袋清灰方式為固定行脈沖噴吹，噴吹管每室9排，共72支，位于凈氣室花板上部，距花板垂直距離200 mm。

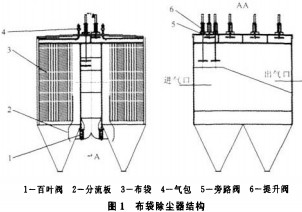

布袋除塵器結構如圖1所示。煙氣從進氣口進入除塵器后，通過百葉閥調節風量使之均勻分配到每個倉室，并在分流板的作用下分成兩部分，其中約40%的煙氣沿分流板折流向下進入灰斗，然后再向上進入箱體進行過濾，直徑較大的顆粒及未燃盡的燃料在重力作用下直接落人灰斗。其余約60%的煙氣垂直上升進入中部箱體，然后擴散到布袋區。2路氣體經過布袋過濾后進人上部凈氣室，每個凈氣室內布置1個提升閥，過濾后的煙氣通過提升閥排入出氣煙道，由引風機排向煙囪。
除塵器的進、出口煙道及旁通煙道均采用內置式結構，進、出口煙道被隔板分隔，通過控制煙道內的旁通閥可實現過濾狀態與旁路狀態間的切換。旁路煙道內對稱布置了4個旁路閥，若滿負荷狀態下將其同時打開，則煙氣旁路阻力低于1000 Pa。
2、清灰控制
布袋除塵器清灰采用PLC控制，具有定時、定壓、手動3種控制功能以及在線、離線2種噴吹控制方式。
定壓控制即按設定壓差進行控制，除塵器進、出口壓差超過設定值(1 300 Pa)時，各室自動依次清灰l遍，噴吹循環結束后自動檢測是否需要再次循環，除塵器進、出口壓差設定值可根據除塵器的原始阻力和運行情況進行調整；定時控制即按設定時間進行控制，每隔1個清灰周期，各室依次清灰l遍；手動控制即通過現場控制柜手動對各室清灰；在線清灰即噴吹清灰時，打開清灰的倉室提升閥，其余各室提升閥關閉；離線清灰即噴吹清灰時，關閉清灰的倉室提升閥，其余各室提升閥也關閉。
3、濾料的選用
布袋除塵器濾料的選用應根據含塵氣體的溫度、濕度、粘度、酸堿性以及火星含量等因素綜合考慮。宿州生物質能電廠采用日本進口的PPS作為濾料，布袋的規格為d160 mm×6 800 mm，進行了防水、防油及PTFE浸漬深層處理，以使其在惡劣的環境中保持良好的過濾性能。PPS對酸、堿和火星都有很強的抵抗能力，并具有很強的耐水性和阻燃性，其抗拉、抗磨、抗折等物理性能良好。PTFE浸漬深層處理是在濾料每根纖維表面均勻覆蓋1層PTFE涂膜，使得濾料的抗酸堿和抗氧化能力加強，同時由于纖維間隙變小，能更有效地防止粉塵的潛入，提高除塵效率。
但是，PPS的耐氧化能力弱，被氧化程度隨含氧量及溫度的升高而劇增，因此PPS濾料的連續工作溫度應根據煙氣的含氧量來確定。圖2為PPS的連續工作溫度與煙氣含氧量的關系，由圖2可見當含氧量為8%時，連續工作溫度為155℃，而當含氧量增至10%時，連續工作溫度則不應超過150℃。
4、布袋的防護
在除塵器運行中，布袋破損的主要形式有燒毀、磨損、袋底撕裂、開線等，造成除塵器布袋燒毀的主要原因是煙氣超溫（煙氣溫度超過布袋的工作溫度）和火星燒袋。
防止煙氣超溫?zé)闹饕胧┯校?1)在鍋爐出口的煙道上裝設冷風閥，或采用噴水降溫措施。宿州生物質能電廠在設計時采用冷風閥，氣缸直徑為600mm，由熱平衡方程計算可知，當煙氣溫度達到一定時冷風閥打開，煙氣溫度可降低15℃以上；(2)若煙氣溫度持續上升達到旁通閥開啟溫度時，各分室提升閥關閉旁通閥打開，煙氣直接經旁路煙道排出。
防止火星燒袋的措施有：(1)選擇防火材質的濾袋；(2)采用預噴涂技術對布袋進行預涂灰，確保布袋表面的初始層厚度；(3)采用預除塵技術，宿州生物質能電廠的除塵器本體結構采用氣流分布擋板，避免了火星直接撞擊布袋，同時使直徑較大的未燃盡顆粒直接落入灰斗。
造成布袋磨損的主要原因有：(1)煙氣分布不均，氣室局部過濾風速過高，致使粉塵加劇沖擊，磨損布袋；(2)布袋間的距離過小造成布袋間碰撞磨損，或是籠骨彎曲、籠骨與布袋底部間隙過小等造成的布袋與籠骨間的碰撞磨損；(3)噴吹管噴嘴與布袋口的豎直偏差較大，使噴吹管噴出氣流直接沖刷布袋上段產生磨損；(4)布袋清洗太頻繁或噴吹壓力過高亦會加速布袋的磨損。減小布袋磨損的措施有：(1)設計時應合理分布布袋，均衡氣流，宿州生物質能電廠采用的氣體2路分流方案有效解決了局部氣流速度過高導致的布袋磨損問題； (2)安裝時應控制好噴吹管噴嘴與布袋口的對
正關系；(3)運行初期應保持較低的噴吹壓力和較長的噴吹周期，在布袋的表面保持一定厚度的粉塵初始層。
5、設計與制造中的其它問題
5.1除塵效率的控制
要保持高效除塵應注意以下幾點：(1)過濾風速應合理。風速過高不但會使除塵效率降低同時還會造成布袋的過度磨損，風速過低則造成布袋和鋼材的耗量增大。宿州生物質能電廠的過濾風速為0. 90 m／min,單室離線噴吹時過濾風速為1. 03 m／min。(2)控制花板孔加工精度（孔徑和定位精度），應采用沖壓工藝加工成型，沖壓后孔的兩邊應去毛刺并打磨干凈。(3)必須保持旁通閥密封良好，否則會使部分煙氣直接經旁路煙道排出。
5.2本體的密封性
除旁通閥的密封外，還必須做好除塵器本體的密封：(1)除塵器在拼裝時焊縫應做煤油滲漏試驗，確保焊縫嚴密不漏氣，拼裝的縫隙必須封死；(2)密封除塵器頂蓋，否則不但漏氣嚴重，而且由于箱體內是負壓，下雨時還會造成雨水的吸入，使布袋淋濕，灰塵板結，下灰不暢。
5.3過濾狀態與旁通狀態間的切換
除塵器過濾狀態與旁通狀態相互切換時，必須保持除塵器內壓力平穩。宿州生物質能電廠布袋除塵器在調試時發現，過濾狀態與旁通狀態相互切換的瞬間壓力陡然上升，特別是煙氣流量大時，壓力上升加劇，并且在旁通閥關閉時各分室提升閥滯后1～2 s才打開。對此，將PLC控制程序調整為提前打開提升閥，5s后再關閉旁通閥。同樣，在各分室提升閥關閉前旁通閥也提前5s打開。調整后過濾狀態與旁通狀態切換時壓力變化平穩。
5.4灰斗下灰不暢
由于生物質能燃料灰質較輕且含濕量較高，因此造成灰斗下灰不暢。為此，灰斗通常采用電加熱或蒸汽加熱，同時配有振打裝置或灰斗霧化裝置。另外，灰斗的下灰料位不能超過灰斗高度的2/3，灰斗壁板的角度必須大于60。，下灰口尺寸不應小于400 mm×400 mm。
