我公司磷礦球磨機由KYN-10型高壓配電柜供電，電機型號為YRl800-8／1430，6kV／1 800kW。該電機因過流連續2次使斷路器越級跳變電所6kV配電室7104號出線開關，造成該段母線上的設備掉電。球磨電機采用了過流(3.5A，5s)、速斷(18.5A)、低電壓（欠壓）保護。
二、故障分析
斷路器越級跳閘后應先檢查保護及斷路器的動作情況。如果是保護動作而斷路器拒跳造成的越級，那么應在拉開拒跳斷路器兩側的隔離開關后。將其它非故障線路送電。如果是因保護未動作造成的越級，那么應將各線路斷路器斷開，再逐條線路試送電，發現故障線路后，將該線路停電，拉開斷路器兩側的隔離開關，將其它非故障線路送電。最后查找斷路器拒絕跳閘或保護拒動的原因。
檢查發現是斷路器拒跳造成的越級。拉開拒跳斷路器兩側的隔離開關后，將其它非故障線路送電，故障仍存在，于是驗證上下兩級繼電保護整定值是否合理。對7104號出線柜和球磨機配出柜繼電保護整定值進行校驗，發現7104號出線柜（TA變比為600／5）過流整定值為4A，動作時限為0.5s；球磨機配出柜（TA變比為600／5）過流整定值為3.5A，動作時限為5s。繼電保護整定值設置合理。

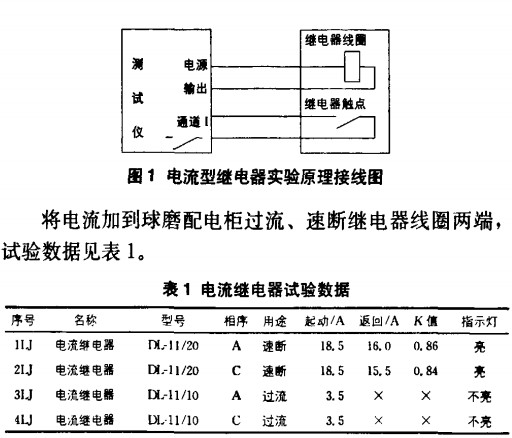

在確定不是繼電保護整定值設置問題后。對電機的保護及斷路器的動作情況進行檢查。檢查發現，速斷保護和低電壓（欠壓）保護均動作正常，且能使斷路器正常動作跳閘；過流保護雖然動作，但斷路器拒絕跳閘。于是采用WDJB-9818型微電腦繼電保護校驗儀對球磨電機繼電保護進行校驗。電流型繼電器實驗原理接線圖如圖1所示。按圖1接好線后，緩慢調節電流幅度調節器加大電流。當電流值到達繼電器的整定值時，若繼電器觸點動作，則繼電保護校驗儀內的通道1會接通。對應的指示燈會亮，從校驗儀的顯示屏還可看到動作電流值。
從表1可知，速斷電流繼電器動作值良好；而對于過流保護繼電器，雖然在其線圈兩端加3.5A電流時可以觀察到其動作機構動作，但不見通道1指示燈亮。于是懷疑繼電器的觸頭有問題。打開過流保護繼電器盒，將其動作機構壓到動作最大位置，其觸點仍無輸出性閉合。
由此可知，這便是導致電機電流過流時本級斷路器拒跳的原因。更換3LJ和4LJ電流繼電器后，越級跳閘故障消除。此次故障表明。繼電器動作并不代表相應的觸點一定有信號輸出，必須校驗。
