一、簡介
    圓錐破碎機廣泛用于礦山行業、冶金行業、建筑行業、筑路行業、化學行業及硅酸鹽行業，適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、石灰石、銅礦石、石英、花崗巖、砂巖等。同時圓錐破碎機具有破碎力大、效率高、處理量高、動作成本低、調整方便、使用經濟等特點。
    世界上第一臺圓錐破碎機專利公布于1878年，但是到1898年才制成產品。美國在19世紀末開始應用了圓錐破碎機。
    彈簧式圓錐破碎機是美國密爾沃基西蒙斯（Symons）兄弟二人設計的，故得名西蒙斯圓錐破碎機。該機至今以后百年的歷史，雖然逐漸改進、結構日趨完善，但基本結構沒有重大變化。
    我國在1954年仿蘇聯2100和1650彈簧式圓錐破碎機基礎上，自行設計生產了1200型彈簧式圓錐破碎機。1958年又制造了大型2200彈簧式圓錐破碎機。后經多年研究與實踐，相繼客服了舊系列彈簧壓力不足，零件強度低以及結構上的某些缺點，現在批量生產的圓錐破碎機有600、900、1200、1750、2200五個規格14中腔。
    圓錐破碎機新標準所制定的基本參數也和兩蒙斯圓錐破碎機相當。因此，今后國內生產的彈簧式圓錐破碎機也就是西蒙斯破碎機，老產品將逐漸被淘汰。
二、彈簧式圓錐破碎機工作原理

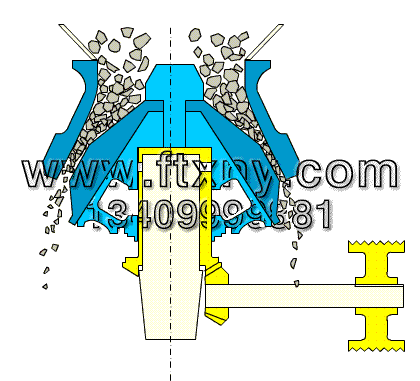

    圓錐破碎機工作原理如下圖所示：

    破碎機電動機1的動力由傳動軸2，圓錐齒輪3帶動偏心軸套4旋轉。主軸5自由地插在偏心軸套4的錐形孔里，動錐6固裝在主軸上并支持在球面軸承8上。隨著偏心軸套的旋轉，動錐6的中心線00₁以O(shè)為頂點繞破碎機中心線00₂作錐面運動。這樣，當動錐中心線00₁轉到圖示位置時，動錐6靠近定錐7，則礦石處于被擠壓和破碎過程，而動錐另一面離開定錐，此時被擠壓碎了的礦石靠自重從兩錐體底部排出。圓錐破碎機破碎腔的物料是隨動錐轉動連續地被破碎，所以它比顎式破碎機生產率高且工作比較平穩。
   旋盤式圓錐破碎機工作原理與彈簧式圓錐破碎機一樣，其區別在于破碎腔以及與破碎腔相匹配的運動參數不同。
   國家新標準規定有600、900、1200、1300、1750、2200六種規格22種腔型。其中分標準型和短頭型以及重型三類。

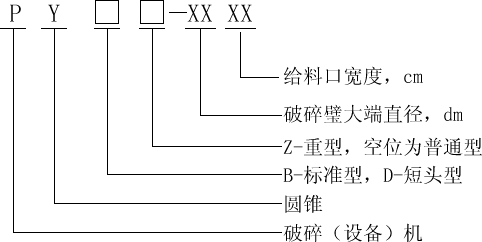

   彈簧式圓錐破碎機型號表示方式如下：

    國產彈簧式圓錐破碎機型號與標記是用漢語拼音字母和動錐大端直徑以及給料口寬度來表示：例如PYB2-2233彈簧式圓錐破碎機，P-破碎機、Y-圓錐、B-標準型（D為短頭型）、Z-重型（普通型不標注）、22-動錐大端直徑為2200mm、33-給料口寬度為330mm；又例如PYX - 2125旋盤式圓錐破碎機，P與Y-同前、X-旋盤式、21-動錐大端直徑為2100 rnm、25-喉口尺寸為25mm。
三、彈簧式圓錐破碎機

型號	規格		最大給礦粒度/mm	排礦口調整范圍/mm	生產率 /t·h-1	主電動機功率/KW	機器參考質量/t
	破碎璧大端直徑/mm	給礦口寬度/mm
PYB-0607	600	70	60	6～38	15～50	≤22	4.5
PYB-0609		95	80	10～38	18～65
PYB-0611		110	90	13～38	22～70
PYB-0910	900	100	85	10～22	45～90	≤75	10.0
PYB-0917		175	145	13～38	55～160
PYB-0918		180	150	25～38	110～160
PYB-1213	1200	130	110	10～30	60～165	≤110	17.0
PYB-1215		155	130	13～38	100～195
PYB-1219		190	160	19～50	140～300
PYB-1225		250	210	15～50	190～310
PYB-1313	1300	135	115	13～30	105～180	≤150	22.5
PYB-1321		210	175	16～38	130～250
PYB-1324		240	205	19～50	170～345
PYB-1326		260	220	25～50	230～335
PYB-1721	1750	210	175	16～38	180～320	≤220	43.5
PYB-1724		240	205	22～50	255～410
PYB-1727		270	230	25～64	290～630
PYB-2228	2200	280	235	19～38	380～725	≤280	67.5
PYB-2233		330	280	25～50	600～990
PYB-2237		370	310	32～64	780～1270
PYB-2246		460	390	38～64	870～1360
PYBZ-2228	2200	280	235	19～38	540～1020	≤375	87.5
PYBZ-2233		330	280	25～50	855～1410
PYBZ-2237		370	310	32～64	1110～1800
PYBZ-2246		460	390	38～64	1240～1920
PYD-0603	600	35	30	3～13	9～35	≤22	4.58
PYD-0605		50	40	5～15	22～70
PYD-0904	900	40	35	3～13	25～90	≤75	11.5
PYD-0906		60	50	3～16	25～90
PYD-0908		80	65	6～19	55～120
PYD-1206	1200	60	50	5～16	50～130	≤110	18.0
PYD-1207		70	60	8～16	85～140
PYD-1208		90	75	13～19	140～180
PYD-1212		120	100	16～25	160～210
PYD-1306	1300	60	50	3～16	35～160	≤150	23.5
PYD-1309		90	75	6～16	80～160
PYD-1310		105	90	8～25	95～220
PYD-1313		130	110	16～25	190～230
PYD-1707	1750	70	60	5～13	90～200	≤220	44.5
PYD-1709		90	75	6～19	135～280
PYD-1713		130	110	10～25	190～330
PYD-2210	2200	105	90	5～16	190～400	≤280	71.0
PYD-2213		130	110	10～19	350～500
PYD-2218		180	150	13～25	450～590
PYD-2220		220	170	16～25	500～650
PYDZ-2210	2200	105	90	5～16	270～575	≤375	91.0
PYDZ-2213		130	110	10～19	490～700
PYDZ-2218		180	150	13～25	630～840
PYDZ-2220		220	170	16～25	720～900

注：1.表中的機器參考質量不包括電機、電控設備、潤滑站、液壓站的質量。
2.表中的破碎機生產率是滿足下列條件時的設計通過量：
  1）物料含水量不超過4%，不含粘土；
  2）給料粒度小于排料口的細顆粒物料占給料總量的10%以下，且給料在破碎腔360°圓周均布；
  3）給料松散密度為1.6t/m³，抗壓強度為150Mpa。
